OFW

Oxicombustible.


La soldadura es un proceso de fabricación en donde se realiza la unión de dos por los materiales, (generalmente metales o termoplásticos), usualmente logrado a través de la coalescencia (fusión), en la cual las piezas son soldadas derritiendo ambas y agregando un material de relleno derretido (metal o plástico), el cual tiene un punto de fusión menor al de la pieza a soldar, para conseguir un charco de material fundido (el charco de soldadura) que, al enfriarse, se convierte en un empalme fuerte. A veces la presión es usada conjuntamente con el calor, o por sí misma, para producir la soldadura. Esto está en contraste con la soldadura blanda (en inglés soldering) y la soldadura fuerte (en inglés brazing), que implican el derretimiento de un material de bajo punto de fusión entre piezas de trabajo para formar un enlace entre ellos, sin fundir las piezas de trabajo.

Muchas fuentes de energía diferentes pueden ser usadas para la soldadura, incluyendo una llama de gas, un arco eléctrico, un láser, un rayo de electrones, procesos de fricción o ultrasonido. La energía necesaria para formar la unión entre dos piezas de metal generalmente proviene de un arco eléctrico. La energía para soldaduras de fusión o termoplásticos generalmente proviene del contacto directo con una herramienta o un gas caliente.
Mientras que con frecuencia es un proceso industrial, la soldadura puede ser hecha en muchos ambientes diferentes, incluyendo al aire libre, debajo del agua y en el espacio. Sin importar la localización, sin embargo, la soldadura sigue siendo peligrosa, y se deben tomar precauciones para evitar quemaduras, descarga eléctrica, humos venenosos, y la sobreexposición a la luz ultravioleta.

Hasta el final del siglo XIX, el único proceso de soldadura era la soldadura de fragua, que los herreros han usado por siglos para juntar metales calentándolos y golpeándolos. La soldadura por arco y la soldadura a gas estaban entre los primeros procesos en desarrollarse tardíamente en el siglo, siguiendo poco después la soldadura por resistencia. La tecnología de la soldadura avanzó rápidamente durante el principio del siglo XX mientras que la Primera Guerra Mundial y la Segunda Guerra Mundial condujeron la demanda de métodos de juntura confiables y baratos. Después de las guerras, fueron desarrolladas varias técnicas modernas de soldadura, incluyendo métodos manuales como la Soldadura manual de metal por arco, ahora uno de los más populares métodos de soldadura, así como procesos semiautomáticos y automáticos tales como Soldadura GMAW, soldadura de arco sumergido, soldadura de arco con núcleo de fundente y soldadura por electroescoria. Los progresos continuaron con la invención de la soldadura por rayo láser y la soldadura con rayo de electrones a mediados del siglo XX. Hoy en día, la ciencia continúa avanzando. La soldadura robotizada está llegando a ser más corriente en las instalaciones industriales, y los investigadores continúan desarrollando nuevos métodos de soldadura y ganando mayor comprensión de la calidad y las propiedades de la soldadura.

Se dice que es un sistema porque intervienen los elementos propios de este, es decir, las 5 M: mano de obra, materiales, máquinas, medio ambiente y medios escritos (procedimientos). La unión satisfactoria implica que debe pasar las pruebas mecánicas (tensión y doblez). Las técnicas son los diferentes procesos (SMAW, SAW, GTAW, etc.) utilizados para la situación más conveniente y favorable, lo que hace que sea lo más económico, sin dejar de lado la seguridad.

OFW

SAW

SOLDADURA POR ARCO SUMERGIDO

El sistema de soldadura automática por Arco Sumergido permite la máxima velocidad de deposición de metal, entre los sistemas utilizados en la industria, para producción de piezas de acero de mediano y alto espesor (desde 5 mm. aproximadamente) que puedan ser posicionadas por soldar en posición plana u horizontal: vigas y perfiles estructurales, estanques, cilindros de gas, bases de máquinas, fabricación de barcos, etc. También puede ser aplicado con grandes ventajas de relleno de ejes, ruedas de ferrocarriles y polines.
En el sistema de soldadura por Arco Sumergido, se utiliza un alambre sólido recubierto por una fina capa de cobrizado para evitar su oxidación y mejorar el contacto eléctrico.
Generalmente contiene elementos desoxidantes, que junto a los que aporta él fúndente, limpian las impurezas provenientes del metal base o de la atmósfera y aportan elementos de aleación seleccionados según sean las características químicas y mecánicas del cordón de soldadura que se desee.

EL EQUIPO.

El siguiente es el diagrama de los componentes de un equipo de soldadura de arco sumergido:- Fuente de poder de CC o CA
(100% ciclo de trabajo).
2- Sistema de control.
3- Porta carrete de alambre.
4- Alambre-electrodo.
5- Tobera para boquilla.
6- Recipiente porta-fundente.
7- Metal base.
8- Fúndente.
9- Alimentador de alambre

DESCRIPCIÓN DEL PROCESO

De los métodos de soldadura que emplean electrodo continuo, el proceso de arco sumergido desarrollado simultáneamente en EE.UU. y Rusia a mediados de la década del 30,es uno de los mas difundidos universalmente.

Es un proceso automático, en el cual, como lo indica la figura, un alambre desnudo es alimentado hacia la pieza. Este proceso se caracteriza por que el arco se mantiene sumergido en la masa de fúndente, provisto desde la tolva, que se desplaza delante del electrodo.
De esta manera el arco resulta invisible, lo que constituye una ventaja, ya que evita el empleo de elementos de protección contra la radiación ultravioleta y infrarroja, que son imprescindible en otros casos.
Las corrientes utilizadas en este proceso varían en un rango que va desde los 200 hasta los 2000 amperes, y los espesores que es posible soldar varían entre 5 mm y hasta mas de 40mm.
Usualmente se utiliza corriente continua con electrodo positivo, cuando se trata de intensidades inferiores a los 1000 amperes, reservándose el uso de corriente alterna para intensidades mayores, a fin de evitar el fenómeno conocido como soplo magnético.
El proceso se caracteriza por sus elevados regímenes de deposición y es normalmente empleado cuando se puede soldar grandes espesores de acuerdo al carbono o de baja aleación.

FCAW

FCAW

En el siguiente trabajo se tratan temas de soldadura por arco con núcleo de fundente, se explica la forma en que se debe soldar con este proceso, los equipos en los que se puede llevar a cabo esta operación y su funcionamiento, además se hace una explicación y clasificación de los materiales que intervienen en este proceso como los son los electrodos, el material base de la soldadura y los gasesprotectores, al final se presenta una lista de las ventajas y desventajas de este proceso, además de enseñar una tabla en la que se identifican una serie de problemas y se dan las respectivas causas y sus posible soluciones.
Con este trabajo se pretende hacer una breve inacción a este proceso y dar una idea general de este.

FUNDAMENTOS DEL PROCESO

La soldadura por arco con núcleo de fundente (flux cored arc welding, FCAW) es un proceso de soldadura por arco que aprovecha un arco entre un electrodo continuo de metal de aporte y el charco de soldadura. Este proceso se emplea con protección de un fundente contenido dentro del electrodo tubular, con o sin un escudo adicional de gasde procedencia externa, y sin aplicación de presión.
El electrodo con núcleo de fundente es un electrodo tubular de metal de aporte compuesto que consiste en una funda metálica y un núcleo con diversos materiales pulverizados. Durante la soldadura, se produce un manto de escoria abundante sobre la superficie de la franja de soldadura.

El aspecto que distingue al proceso FCAW de otros procesos de soldadura por arco es la inclusión de ingredientes fundentes dentro de un electrodo de alimentacióncontinua. Las notables características de operación del proceso y las propiedades de la soldadura resultante se pueden atribuir al empleo de este tipo de electrodo.
El proceso FCAW tiene dos variaciones principales que difieren en su método de protección del arco y del charco de soldadura contra la contaminación por gases atmosféricos (oxigeno y nitrógeno). Una de ellas, la FCAW con autoprotección, protege el metal fundido mediante la descomposición y vaporización del núcleo de fundente en el calordel arco. El otro tipo, la FCAW con escudo de gas, utiliza un flujo de gas protector además de la acción del núcleo de fundente. En ambos métodos, el material del núcleo del electrodo proporciona una cubierta de escoria sustancial que protege el metal de soldadura durante su solidificación.
Normalmente, la soldadura por arco con núcleo de fundente es un proceso semiautomático, aunque también se emplea para soldadura automática y mecanizada.e no tienen ningún conocimiento de soldadura.

EQUIPO

EQUIPO SEMIAUTOMÁTICO

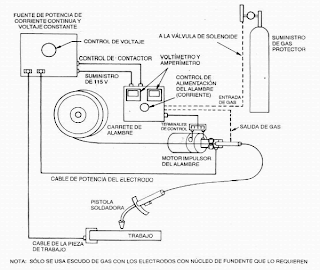

El equipo básico para la soldadura por arco con núcleo de fundente autoprotegida y con escudo de gas es similar. La principal diferencia radica en el suministro y regulación del gas para el arco en la variante con escudo de gas. La fuente de potencia recomendada es la de cc de voltaje constante, similar a las que se usan para soldadura por arco de metal y gas. Esta fuente deberá ser capaz de trabajar en el nivel de corriente máximo requerido para la aplicación especifica. La mayor parte de las aplicaciones semiautomáticas usa menos de 500 A. El control de voltaje deberá poderse ajustar en incrementos de un voltio menos. También se usan fuentes de potencia de cc de corriente constante con la suficiente capacidad y controles y alimentadores de alambre apropiados, pero estas aplicaciones son poco comunes.

El propósito del control de alimentación del alambre es suministrar el electrodo continuo al arco de soldadura con una velocidad constante previamente establecida. La rapidez de alimentación del electrodo determina el amperaje de soldadura suministrado por una fuente de potencia de voltaje constante. Si se modifica esta rapidez, la máquina soldadora se ajustará automáticamente para mantener el voltaje de arco preestablecido. La velocidad de alimentación del electrodo se puede controlar por mediosmecánicos o electrónicos.

Este proceso requiere rodillos impulsores que no aplanen ni distorsionen de alguna otra manera el electrodo tubular. Se emplean diversos rodillos con superficies ranuradas y moleteadas para adelantar el electrodo. Algunos alimentadores de alambre tienen solo un par de rodillos impulsores, mientras que otros cuentan con dos pares en los que por lo menos uno de los rodillos de cada par está conectado a un motor. Si todos los rodillos están motorizados, el alambre se podrá adelantar ejerciendo menos presión con los rodillos.

Las pistolas típicas para soldadura semiautomática. Están diseñadas de modo que se sostengan cómodamente, sean fáciles de manipular y duren largo tiempo. Las pistolas establecen un contacto interno con el electrodo a fin de conducir la corriente de soldadura. La corriente y la alimentación del electrodo se accionan con un interruptor montado en la pistola

Las pistolas soldadoras pueden enfriarse con aire o con agua. Se prefieren las pistolas enfriadas por aire porque no hay necesidad de un suministro de agua, pero las enfriadas por agua son más compactas y ligeras, y requieren menos mantenimiento que las enfriadas por aire. Además, suelen tener especificaciones de corriente más altas, que pueden Llegar a 600 A con ciclo de trabajo continuo. Las pistolas pueden tener boquillas rectas o curvas. El ángulo de la boquilla curva puede variar de 400 a
En algunas aplicaciones, la boquilla curva ofrece mayor flexibilidad y facilidad de manipulación del electrodo.

Algunos electrodos autoprotegidos con núcleo de fundente requieren una extensión de electrodo mínima específica para proveer una protección adecuada. Las pistolas que usan estos electrodos generalmente cuentan con tubos guía provistos de una extensión aislada que sustenta el electrodo y asegura que se extenderá al menos una distancia mínima. Los detalles de una boquilla de electrodo autoprotegido, incluido el tubo gula aislado, se ilustra en seguida.

EQUIPO AUTOMÁTICO

Para este tipo de operación se recomienda una fuente de potencia de cc de voltaje constante diseñada para un ciclo de trabajo del
100%. El tamaño de la fuente de potencia está determinado por la corriente que requiere el trabajo por realizar. Como pueden ser necesarios electrodos grandes, tasas de alimentación de electrodo elevadas y tiempos de soldadura prolongados, los alimentadores de electrodo por fuerza tienen motores impulsores de mayor capacidad y componentes para trabajo más pesado que en equipo similar para operación semiautomática.
Las boquillas pueden diseñarse de modo que formen un escudo lateral o concéntrico alrededor del electrodo. El escudo lateral permite soldar en surcos angostos y profundos y minimiza la acumulación de salpicaduras en la boquilla. Las unidades de boquilla pueden enfriarse con aire o con agua. En general, se prefieren las boquillas enfriadas por aire para soldar con corrientes de hasta 600 A. Si la corriente va a ser mayor, se recomienda usar una boquilla enfriada por agua. Es posible usar pistolas soldadoras en tándem con el fin de lograr tasas de deposición más altas con electrodos protegidos por gas.

En trabajos de recubrimiento a gran escala, se puede aumentar la productividad empleando equipo automático oscilante con múltiples electrodos. Estas instalaciones pueden incluir un manipulador montado sobre rieles que sostiene una cabeza soldadora oscilante de múltiples electrodos con alimentadores de electrodo individuales y un rodillo giratorio motorizado también montado en rieles, además de fuente de potencia, controles electrónicos y sistema de suministro de electrodo.

GTAW

http://www.youtube.com/watch?v=jH33WmFoo44

GTAW

En cualquier tipo de proceso de soldadura la mejor soldadura, que se puede obtener, es aquella donde la soldadura y el metal base comparten las mismas propiedades químicas, metalúrgicas y físicas, para lograr esas condiciones la soldadura fundida debe estar protegida de la atmósfera durante la operación de la soldadura, de otra forma, el oxigeno y nitrógeno de la atmósfera se combinarían, literalmente, con el metal fundido resultando en una soldadura débil y con porosidad. En la soldadura TIG la zona de soldadura es resguardada de la atmósfera por un gas inerte que es alimentado a través de la antorcha, Argon y Helio pueden ser usados con éxito en este proceso, el Argon es principalmente utilizado por su gran versatilidad en la aplicación exitosa de una gran variedad de metales, además de su alto rendimiento permitiendo soldaduras con un bajo flujo para ejecutar al proceso. El Helio genera un arco mas caliente, permitiendo una elevación del voltaje en el arco del 50-60%. Este calor extra es útil especialmente cuando la soldadura es aplicada en secciones muy pesadas. La mezcla de estos dos gases es posible y se usa para aprovechar los beneficios de ambos, pero la selección del gas o mezcla de gases dependerá de los materiales a soldar.Dado que la atmósfera esta aislada 100% del área de soldadura y un control muy fino y preciso de la aplicación de calor, las soldaduras TIG, son más fuertes, más dúctiles y más resistentes a la corrosión que las soldaduras hechas con el proceso ordinario de arco manual (electrodo cubierto). Además del hecho de que no se necesita ningún fundente, hace este tipo de soldaduras aplicable a una amplia gama de diferentes procedimientos de unión de metales.

Es imposible que ocurra una corrosión debido a restos de fundente atrapados en la soldadura y los procedimientos de limpieza en la post-soldadura son eliminados, el proceso entero se ejecuta sin salpicaduras o chispas, la soldadura de fusión puede ser ejecutada en casi todos los metales usados industrialmente, incluyendo las aleaciones de Aluminio, Acero Inoxidable, aleaciones de Magnesio, Níquel y las aleaciones con base de Níquel, Cobre, Cobre-Silicón, Cobre-Níquel, Plata, Bronce fosforico, las aleaciones de acero de --> -->
alto carbón y bajo carbón, Hierro Colado (cast iron) y otros. El proceso también es ampliamente conocido por su versatilidad para soldar materiales no similares y aplicar capas de endurecimiento de diferentes materiales al acero.
La fuente de poder para TIG puede ser AC o DC, sin embargo, algunas características sobresalientes obtenidas con cada tipo, hacen a cada tipo de corriente mejor adaptable para ciertas aplicaciones especificas

SMAW

http://www.youtube.com/watch?v=aTsJdzSmLos


GMAW.

La soldadura GMAW (gas metal arc welding) o Soldadura MIG (metal inert gas) es también conocida como Gas Arco Metal o MAG, donde un arco eléctrico es mantenido entre un alambre sólido que funciona como electrodo continuo y la pieza de trabajo. El arco y la soldadura fundida son protegidos por un chorro de gas inerte o activo. El proceso puede ser usado en la mayoría de los metales y la gama de alambres en diferentes aleaciones y aplicaciones es casi infinita. --> -->
La soldadura Mig es inherentemente más productiva que la MMA (Soldadura de arco manual), donde las perdidas de productividad ocurren cada vez que el soldador se detiene para reemplazar el electrodo consumido. En la soldadura de arco manual también es notable la perdida cuando el restante del electrodo que es sujetado por el porta electrodo es tirado a la basura, en algunos casos es reciclado.

Por cada Kilogramo de varilla de electrodo cubierto comprado, solamente al rededor del 65% es aprovechado como parte de la soldadura, el resto es tirado a la basura o solo en algunos casos reciclado. El uso de alambre sólido y el alambre tubular ha incrementado la eficiencia entre 80-95 % a los procesos de soldadura. --> -->

Dr Weld --> -->
Dr Weld --> -->
Dr Weld --> -->

Lo que determina la ejecución correcta de este proceso es:
La fluidez de la soldadura fundida.
La forma del cordón de la soldadura y sus bordes.
La chispa o salpicaduras que genera (Spatter).
--> -->
--> -->
Un buen procedimiento de soldada esta caracterizado por la poca presencia de porosidad, buena fusión, y una terminación libre de grietas o quebraduras. --> -->
--> -->
Típicamente el proceso MIG es reconocido como un proceso de muy poca deposición de Hidrogeno. Factores como la humedad en el gas protector, condiciones atmosféricas y las condiciones del metal a ser soldado podrían tener una variación en el grado de efecto adverso sobre el Hidrogeno di fusible en el material depositado.
El Control de la Porosidad

Una suficiente desoxidación del cordón de soldadura es necesaria para minimizar la formación de monóxido de carbono CO y, por consiguiente, la porosidad. Para lograr esto, Algunos fabricantes han desarrollado alambres que contienen elementos con los cuales el oxigeno se combina preferentemente al carbón para formar escorias inofensivas. Estos elementos, llamados desoxidantes, son manganeso (Mn), silicón (Si), titanio (Ti), aluminio (Al), y zirconio (Zr).
Aluminio, titanio y zirconio son los desoxidantes mas poderosos, quizás cinco veces mas efectivos que el manganeso y el silicón, no obstante estos últimos dos elementos afectan de manera especial el proceso y por eso son ampliamente utilizados, las cantidades de manganeso podrían variar desde 1.10% hasta 1.58% y en el caso del silicón desde un 0.52% hasta 0.87%.
Importancia de la Fluidez


La fluidez de la soldadura fundida en el cordón de soldadura es muy importante por varias razones. Cuando la soldadura fundida es suficientemente fluyente, mientras esta en su estado liquido, tiende a moverse sola llenando los espacios hasta los bordes produciendo una forma rasa, con formas mas gentiles especialmente en las soldaduras de filetes. Esto es muy importante para las soldaduras de corto circuito de multi-paso, donde un defecto de "carencia de fusión" puede ocurrir si la forma en los pasos iniciales es pobre. Soldaduras rasas bien moldeadas son también bien apreciadas cuando la apariencia es una de las principales preocupaciones y donde el uso de esmeriles sea necesario para llegar a cumplir los requerimientos del trabajo.
Precaución: Excesiva fluidez podría generar problemas en la ejecución de la soldadura en ciertas posiciones o haciendo soldaduras sobre filetes cóncavos horizontales.
Influencia del Gas y el Arco de la Soldadura

El uso de Anhídrido Carbónico (CO2) causa mas turbulencias en la transferencia del metal del alambre al metal base con la tendencia a crear cordones de soldadura mas abultados y un alto incremento de las salpicaduras.
Las mezclas de gases con bases de Aragón (Ar) proveen transferencias de metales mas estables y uniformes, buena forma del cordón de soldadura y las salpicaduras son reducidas al mínimo, además de un rango mas bajo en la generación de humo.
El incremento en el Voltaje del arco tiende a incrementar la fluidez, haciendo las soldaduras mas rasas, afectando la penetración de los bordes y generando mas salpicaduras, Los voltajes mas altos reducen considerablemente la penetración y podrían causar la perdida de elementos que forman parte de la aleación. --> -->

La Porosidad, es una de las causas mas frecuentemente citadas de una soldadura pobremente ejecutada, es causada por el exceso de oxigeno de la atmósfera, creada por el gas usado en el proceso y cualquier contaminación en el metal base, que, combinado con el carbón en el metal soldado forma diminutas burbujas de monóxido de carbono (CO). Algunas de estas burbujas de Co pueden quedar atrapadas en la soldadura fundida después que se enfría y se convierten en poros mejor conocidos como porosidad. --> -->
--> -->
Clasificación AWS para los metales de aporte de la especificación A5.18 --> -->
Electrodos de acero al carbón para soldadura de arco protegida por gas --> -->

(1) Las primeras dos letras lo identifican como alambre o varilla desnudas
(2) Fuerza tensil X 1000 PSI --> -->
(3) Sólido
(4) Composición química del alambre
--> -->
--> -->

Clasificación AWS para los metales de aporte de la especificación A5.28 --> -->
Electrodos de baja aleación de acero para soldadura de arco protegida por gas --> -->
ER - XXX S - XXX
(1) (2) (3) (4) --> -->
(1) Las primeras dos letras lo identifican como alambre o varilla desnudas
(2) Los tres primeros números indican la Fuerza tensil X 1000 PSI --> -->
(3) La letra intermedia indica su estado físico Sólido

(4) Los últimos tres dígitos indican la Composición química del alambre --> -->
La soldadura MIG es un proceso versátil, con el cual se puede depositar soldadura a un rango muy alto y en cualquier posición. El proceso es ampliamente usado en laminas de acero de bajo y mediano calibre de fabricación y sobre estructuras de aleación de aluminio particularmente donde existe un alto requerimiento de trabajo manual o trabajo de soldador.
Desde su aparición en el mundo de la soldadura, todas las agencias de regulación y clasificación de los metales de aporte tomaron muy en serio este proceso y la creación de su propio código de clasificación fue indispensable, en el caso de la Sociedad Americana de Soldadura AWS, se crearon dos códigos por separado, uno para las aleaciones de bajo contenido de Carbón o también conocido como acero dulce y uno para las aleaciones de alto contenido de Carbón o donde la composición química final del material aportado fuera cambiada de forma dramática. --> -->
El proceso MIG opera en DC. (corriente directa) usualmente con el alambre como electrodo positivo. Esto es conocido como "Polaridad Negativa" (reverse polarity), La "Polaridad Positiva" (straight polarity) es raramente usada por su poca transferencia de metal de aporte desde el alambre hacia la pieza de trabajo. Las corrientes de soldadura varían desde unos 50 Amperios hasta 600 Amperios en muchos casos en voltajes de 15V hasta 32V, un arco auto-estabilizado es obtenido con el uso de un sistema de fuente de poder de potencial constante (voltaje constante) y una alimentación constante del alambre.

Continuos desarrollos al proceso de soldadura MIG lo han convertido en un proceso aplicable a todos los metales comercialmente importantes como el acero, aluminio, acero inoxidable, cobre y algunos otros. Materiales por encima de 0.76 mm (.0.030-in) de espesor pueden ser soldados en cualquier posición, incluyendo "de piso", vertical y sobre cabeza.
Es muy simple escoger el equipo, el alambre o electrodo, el gas de la aplicación y las condiciones optimas para producir soldaduras de alta calidad a muy bajo costo.
